接地开关电动操作机构研发成功

近日，中科电力装备集团研发部成功研制了接地开关电动操作机构，使智能电网开关设备实现智能化操作。

随着我国智能电网建设的全面推进，电网对电力系统中的开关设备不仅要求监测、控制及保护等方面实现智能化，而且还要求开关设备的操作实现智能化。在智能化的开关设备中，对实现接地开关电动操作及其智能化的研究具有非常实际的应用价值和意义。

接地开关电动操作机构所要操作的是具有较强关合能力的弹簧操作快速接地开关。电动操作机构的设计主要从产品的安装、调试及客户的使用要求等方面考虑，在不更改原有开关柜基本结构的前提下，该机构具有机械和电气方面正向及反向联锁，满足开关柜的“五防”功能。采用永磁直流电机作为机构的动力源，电机输出的力矩通过减速齿轮箱传递到接地开关操作主轴。

本操作机构是采用接地开关电机控制器对接地开关电机驱动装置进行控制和保护，具有就地和远方两种操作模式。控制器可在电动接地开关驱动电机运转受阻且达到保护条件时立即对电机制动，并逆向驱动电机解除闷车卡死状态。众所周知，当断路器离开试验位置时，接地开关是不允许操作的，这一点在开关柜的“五防”联锁中已经满足要求，但仅限于手动操作，但为了更好的保护电动操作机构，此处联锁采用了较为可靠的保护，当断路器离开试验位置时，微动开关立即发送信号至控制回路，将整个控制回路立即切断，这样就确保用户此时无法操作电动机构。

电力系统中，开关设备里的接地开关通常采用手动就地操作，但接地开关增加电动操作功能后，就存在接地开关手动与电动操作之间的切换。本机构在研发设计过程中考虑到工程的实际应用，接地开关的操作优先采用手动为主，电动操作为辅模式，因此势必增加手动优先联锁机构。此联锁要求当手动操作手柄插入接地开关操作孔时，应立即将电机控制回路切断，以避免在手动操作时，对电机进行误操作而造成不必要的损失。

电动操作机构结构设计及布局

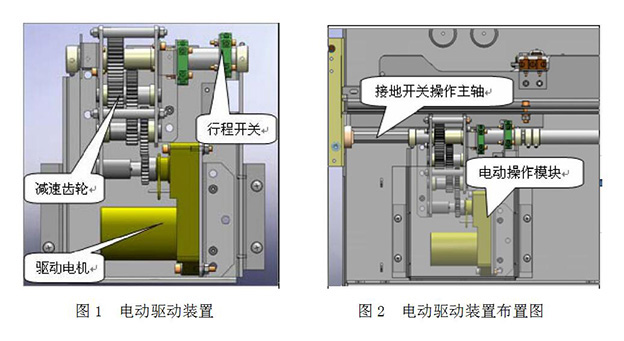

本结构采用永磁直流电机作为动力源，机械式传动操作接地开关，电机驱动装置如下图 1、2 所示
